کاهش مصرف انرژی و آب در واحدهای تولیدی: رویکردهای یکپارچه برای بهبود کارایی و پایداری

چکیده
افزایش جمعیت، گسترش صنعتی‌سازی و محدودیت منابع طبیعی، چالش‌های جدی در تأمین پایدار انرژی و آب ایجاد کرده است. صنایع تولیدی به عنوان یکی از بزرگ‌ترین مصرف‌کنندگان این منابع حیاتی، نقش کلیدی در حفظ پایداری زیست‌محیطی و اقتصادی دارند. این مقاله با رویکردی جامع و میان‌رشته‌ای، روش‌های نوین و اثبات‌شده کاهش مصرف انرژی و آب در واحدهای تولیدی را بررسی می‌کند. مباحث شامل تحلیل پینچ (Pinch Analysis)، ادغام فرآیندی (Process Integration)، بهینه‌سازی شبکه‌های مبدل حرارتی، طراحی شبکه‌های آب، بازیافت حرارت، سیستم‌های چندمنظوره، فناوری‌های پیشرفته غشایی، و ابزارهای مدیریت انرژی مبتنی بر هوش مصنوعی را شامل می‌شود. مطالعات موردی از صنایع پتروشیمی، پالایشگاه، کاغذسازی و فولاد نشان می‌دهند که با اجرای صحیح این روش‌ها، کاهش 20-50 درصدی در مصرف انرژی و 30-70 درصدی در مصرف آب قابل دستیابی است.
مقدمه
1.1. اهمیت استراتژیک مدیریت انرژی و آب
انرژی و آب دو منبع استراتژیک برای توسعه پایدار صنعتی هستند. بر اساس گزارش آژانس بین‌المللی انرژی (IEA)، بخش صنعت حدود 37 درصد از انرژی نهایی جهان را مصرف می‌کند و مسئول 24 درصد از انتشارات مستقیم CO₂ است. همچنین، فروم اقتصادی جهانی (WEF) بحران آب را یکی از پنج ریسک بزرگ جهانی معرفی کرده است. در ایران، با متوسط بارندگی سالانه حدود 250 میلی‌متر (کمتر از یک‌سوم میانگین جهانی) و قرارگیری در منطقه خشک و نیمه‌خشک، این چالش حادتر است.
صنایع انرژی‌بر و آب‌بر ایران شامل:
- پتروشیمی و پالایشگاه: 35٪ از مصرف انرژی صنعتی
- فولاد و فلزات: 20٪
- سیمان: 15٪
- کاغذسازی و نساجی: 10٪
هزینه انرژی در برخی صنایع تا 70٪ از هزینه‌های عملیاتی را تشکیل می‌دهد. بنابراین، کاهش مصرف انرژی و آب نه تنها یک ضرورت زیست‌محیطی، بلکه یک اولویت اقتصادی است.
1.2. چارچوب کلی بهینه‌سازی
بهینه‌سازی مصرف انرژی و آب در واحدهای تولیدی از یک رویکرد سلسله‌مراتبی پیروی می‌کند:
*سطح اول - اجتناب از اتلاف (Avoid): حذف مصرف غیرضروری از طریق تغییر در فرآیند یا محصول
*سطح دوم - کاهش مصرف (Reduce): بهبود کارایی تجهیزات و فرآیندها
*سطح سوم - بازیافت و بازاستفاده (Reuse/Recycle): استفاده مجدد از انرژی و آب
*سطح چهارم - بازیابی (Recovery): استخراج انرژی یا آب از جریان‌های پسماند
*سطح پنجم - تولید در محل (On-site Generation): تولید انرژی از منابع تجدیدپذیر یا پساب
این رویکرد که به "سلسله‌مراتب حفاظت از منابع" (Resource Conservation Hierarchy) معروف است، اساس تمامی استراتژی‌های بهینه‌سازی را تشکیل می‌دهد.

تحلیل پینچ: پایه‌های نظری و کاربردها
2.1. مفاهیم بنیادی
تحلیل پینچ (Pinch Analysis) یک متدولوژی سیستماتیک ترموديناميکی است که توسط Linnhoff و همکاران در دهه 1980 توسعه یافت. این روش به شناسایی حداکثر بازیابی حرارت ممکن و حداقل نیاز به انرژی خارجی در یک فرآیند می‌پردازد.

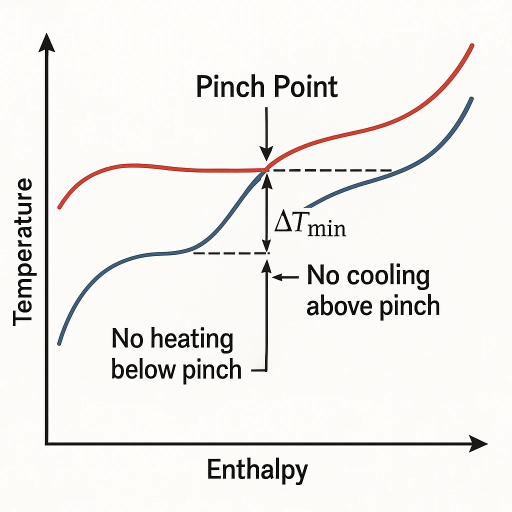

مفهوم نقطه پینچ (Pinch Point):
نقطه پینچ محلی در منحنی‌های کامپوزیت است که حداقل اختلاف دما () بین جریان‌های گرم و سرد وجود دارد. این نقطه فرآیند را به دو ناحیه تقسیم می‌کند:
- ناحیه بالای پینچ: نیاز به سرمایش دارد (Heat Sink)
- ناحیه پایین پینچ: نیاز به گرمایش دارد (Heat Source)
قوانین طلایی پینچ:
1. انرژی را از پایین پینچ به بالای پینچ منتقل نکنید
2. انرژی را در بالای پینچ سرد نکنید
3. انرژی را در پایین پینچ گرم نکنید
2.2. معادلات و محاسبات
منحنی‌های کامپوزیت (Composite Curves):
CP = (m ) ̇× cp
برای هر جریان گرم یا سرد، ظرفیت گرمایی جریانی (CP) تعریف می‌شود:
که نرخ جرمی و ظرفیت گرمایی ویژه است.
دمای شیفت ‌شده (Shifted Temperature):
برای احتساب ، دماهای واقعی به دماهای شیفت‌شده تبدیل می‌شوند:
T(shifted,hot)=Tactual- (ΔTmin)/2
T(shifted,cold)=Tactual+ (ΔTmin)/2
منحنی بار گرمایی (Heat Load Curve):
منحنی بار گرمایی تجمعی با جمع‌آوری بارهای حرارتی تمام جریان‌ها در بازه‌های دمایی ایجاد می‌شود:
ΔH=CP×ΔT
محاسبه انرژی هدف (Energy Targets):
حداقل نیاز به گرمایش خارجی () و سرمایش خارجی () از محل همپوشانی منحنی‌های کامپوزیت داغ و سرد محاسبه می‌شود:
2.3. منحنی بزرگ کامپوزیت (Grand Composite Curve)
Q(H,min)= ∑_hot(Hsupply-Htarget )- ∑cold(Htarget-Hsupply )
منحنی بزرگ کامپوزیت (GCC) نمایش دقیق‌تری از پروفایل انرژی فرآیند ارائه می‌دهد و به شناسایی فرصت‌های یکپارچگی با سطوح دمایی مختلف (بخار فشار بالا، متوسط، پایین) کمک می‌کند.
مزایای استفاده از GCC:
- انتخاب سطوح مناسب بخار
- شناسایی فرصت‌های استفاده از پمپ حرارتی
- تعیین محل بهینه چیلرهای جذبی
- یکپارچگی با واحدهای تولید همزمان (Cogeneration)
2.4. کاربردهای عملی در صنایع
مثال کاربردی: پالایشگاه نفت
در یک پالایشگاه معمولی با ظرفیت 100,000 بشکه در روز:
⦁ قبل از تحلیل پینچ:
- مصرف سوخت کوره‌ها: 8٪ از خوراک
- تعداد مبدل‌های حرارتی: 450 عدد
- بازده بازیابی حرارت: 75٪
⦁ پس از تحلیل پینچ و اصلاح شبکه:
- مصرف سوخت کوره‌ها: 5.5٪ از خوراک (کاهش 31٪)
- تعداد مبدل‌های حرارتی: 520 عدد (افزایش 15٪)
- بازده بازیابی حرارت: 88٪
- صرفه‌جویی سالانه: 25 میلیون دلار
2.5. نرم‌افزارهای تحلیل پینچ
ابزارهای رایج برای تحلیل پینچ شامل:
- Aspen Energy Analyzer: جامع‌ترین ابزار برای صنایع فرآیندی
- STAR (Software for Thermodynamic Analysis and Retrofit): توسعه یافته در Centre for Process Integration
- HINT (Heat INTegration): ابزار آکادمیک رایگان
- SuperTarget: تخصصی برای طراحی شبکه‌های مبدل

About Images About Images
showcase image showcase image

ادغام فرآیندی و بهینه‌سازی شبکه مبدل‌های حرارتی
3.1. طراحی شبکه مبدل‌های حرارتی (Heat Exchanger Network Design)
پس از تعیین اهداف انرژی با تحلیل پینچ، مرحله بعد طراحی شبکه واقعی مبدل‌هاست. این فرآیند شامل تعیین تعداد، اندازه، و چیدمان مبدل‌ها برای دستیابی به حداکثر بازیابی حرارت است.
روش Grid Diagram:
طراحی شبکه از طریق دیاگرام شبکه‌ای صورت می‌گیرد که جریان‌های گرم در بالا و جریان‌های سرد در پایین قرار دارند. اصول طراحی:
1. در نقطه پینچ: فقط مبدل‌های با (در بالای پینچ) یا (در پایین پینچ)
2. دور از پینچ: انعطاف بیشتر در انتخاب جفت‌ها
3. تیک‌آف (Tick-off) قاعده: حذف تدریجی جریان‌های رسیده به دمای هدف
تعداد حداقل واحد (Minimum Number of Units):
Nmin=Nstreams-1
برای شبکه‌های بدون حلقه (Tree Structure)، اما معمولاً تعداد واحدهای بیشتری برای انعطاف‌پذیری عملیاتی نیاز است.
3.2. معادلات طراحی مبدل
معادله اساسی انتقال حرارت:
Q=U×A×ΔTmin
که:
- Q: نرخ انتقال حرارت (kW)
- U: ضریب کلی انتقال حرارت (W/m²·K)
- A: سطح انتقال حرارت (m²)
- : میانگین لگاریتمی اختلاف دما
میانگین لگاریتمی اختلاف دما (LMTD):
ΔTlm= ((ΔT1-ΔT2))/ln⁡((ΔT1)/(ΔT2 ))
برای جریان‌های چند‌پاسی، فاکتور اصلاح اعمال می‌شود:
Q=U×A×Ft×ΔTmin
روش Number of Transfer Units (NTU):
برای مواردی که دمای خروجی مشخص نیست:
NTU=UA/Cmin ε=f(NTU,Cr,flow arrangment) که اثربخشی مبدل و نسبت ظرفیت است.
3.3. هزینه سرمایه‌گذاری و عملیاتی
تابع هزینه مبدل:
HX cost=a+b×Ac معمولاً (اقتصاد مقیاس) بهینه‌سازی کل هزینه:
TAC=(capital cost)/(payback period)+operating cost
TAC=(∑(a+b×Ac))/n+Cfuel×Qheating+Ccooling×Qcooling
تأثیر ΔTmin بر هزینه‌ها:
- ΔTmin کوچک‌تر:
- سطح مبدل بیشتر → هزینه سرمایه بالاتر
- بازیابی حرارت بیشتر → هزینه عملیاتی کمتر
- ΔTmin بزرگ‌تر:
- سطح مبدل کمتر → هزینه سرمایه پایین‌تر
- بازیابی حرارت کمتر → هزینه عملیاتی بیشتر
معمولاً ΔTmin بهینه در محدوده 10-40 درجه سانتیگراد است، بسته به قیمت انرژی و نوع سیال.
3.4. ملاحظات عملیاتی و کنترل
انعطاف‌پذیری (Flexibility):
شبکه باید قادر به مقابله با تغییرات خوراک، شرایط محیطی و نرخ تولید باشد. تحلیل حساسیت برای ±10-20٪ تغییرات ضروری است.
قابلیت کنترل (Controllability):
افزودن By-pass و شیرهای کنترلی برای مدیریت عملکرد در شرایط مختلف.
نگهداری و تمیزکاری:
طراحی باید امکان تعمیرات و تمیزکاری دوره‌ای را فراهم کند. برای سیالات رسوب‌زا، مبدل‌های موازی برای تعویض به کار می‌روند.

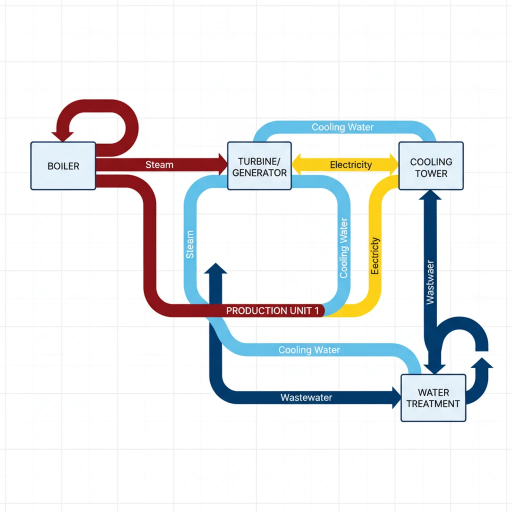

سیستم‌های تولید همزمان (Cogeneration/CHP)
4.1. اصول ترموديناميکی
سیستم‌های CHP (Combined Heat and Power) به‌طور همزمان برق و حرارت تولید می‌کنند و بازده کلی را از 35-40٪ (نیروگاه‌های سنتی) به 75-90٪ افزایش می‌دهند.
بازده الکتریکی:
η electrical=W net/Q fuel
بازده حرارتی:
η thermal=Q recovered/Q fuel
بازده کلی:
η overall=η electrical+η thermal
4.2. انواع فناوری‌های CHP
توربین گاز (Gas Turbine):
- ظرفیت: 5-300 MW
- بازده الکتریکی: 25-42٪
- نسبت حرارت به برق: 1.5-2.5
توربین بخار (Steam Turbine - Backpressure/Extraction):
- ظرفیت: 0.5-250 MW
- بازده الکتریکی: 15-38٪
- انعطاف بالا در نسبت حرارت به برق
موتورهای احتراق داخلی (Reciprocating Engines):
- ظرفیت: 0.01-20 MW
- بازده الکتریکی: 35-48٪
- نسبت حرارت به برق: 1-1.5
سیکل ترکیبی (Combined Cycle):
- توربین گاز + توربین بخار زائد حرارتی
- بازده الکتریکی: 50-60٪
- مناسب برای مقیاس بزرگ (>100 MW)
پیل سوختی (Fuel Cells):
- فناوری نوظهور
- بازده الکتریکی: 40-60٪
- انتشارات بسیار پایین
4.3. یکپارچه‌سازی CHP در فرآیندها
شناسایی سطوح مناسب بخار:
از GCC برای تعیین سطوح بهینه فشار بخار استفاده می‌شود. معمولاً سه سطح:
- فشار بالا (HP): 40-120 bar
- فشار متوسط (MP): 10-40 bar
- فشار پایین (LP): 3-10 bar
نسبت بهینه برق به حرارت:
α=W electrical/Q thermal
این نسبت باید با نیاز فرآیند تطابق داشته باشد. در صنایع پتروشیمی معمولاً
مثال: واحد اتیلن:
در یک کراکر اتیلن با ظرفیت 500,000 تن در سال:
- نیاز به بخار: 200 تن/ساعت (HP + MP + LP)
- نیاز به برق: 150 MW
- با CHP: تولید 120 MW برق و تأمین کامل بخار
- کاهش مصرف سوخت: 25٪
- کاهش هزینه انرژی: 15-20 میلیون دلار/سال
4.4. ملاحظات اقتصادی
دوره بازگشت سرمایه:
PBP=(Capital cost)/(Annual saving)
برای CHP معمولاً 3-7 سال است.
تحلیل ارزش فعلی خالص (NPV):
NPV= ∑(t=1)^n(CFt)/(1+r)^t -Io که جریان نقدی سال t، r نرخ تنزیل و سرمایه اولیه است.
